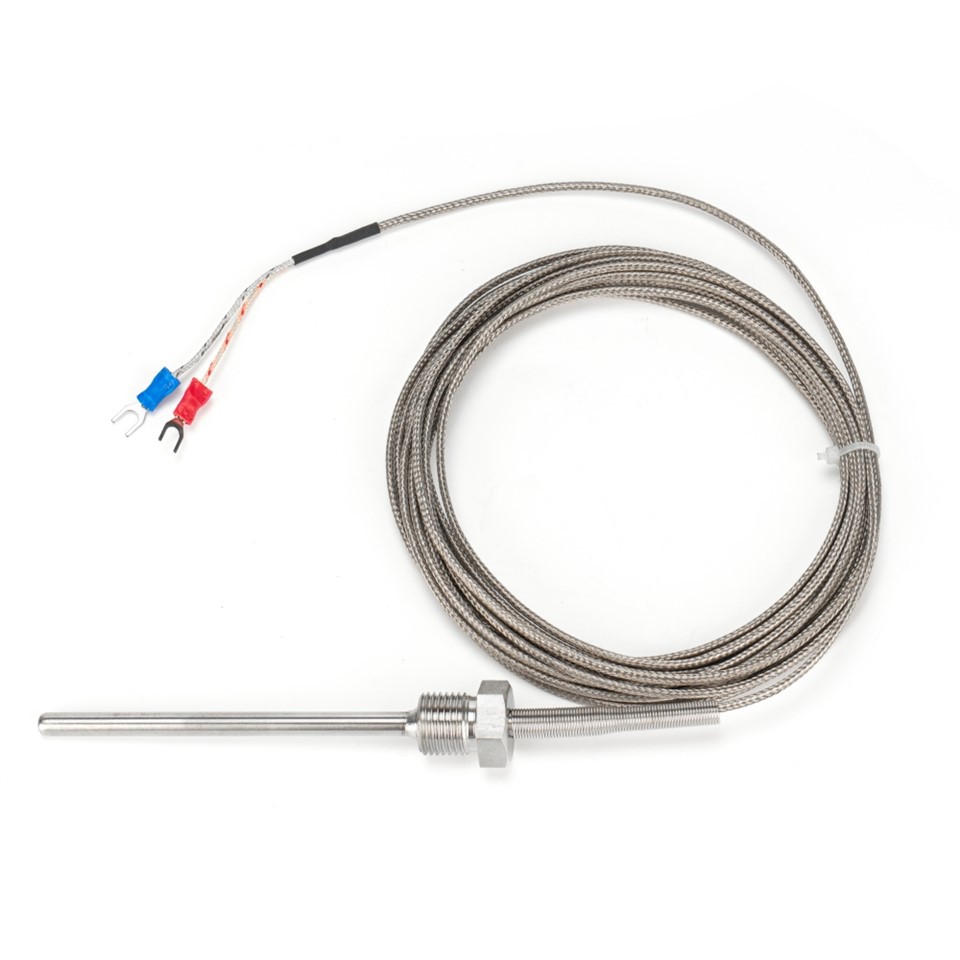

Cablare flexibilă și răspuns rapid: termocuplul cu fir pentru spații compacte
Termocuplurile de platină-rodiu (cunoscute și sub numele de termocuplu cu plumb moale-) este o soluție ușoară de detectare a temperaturii-, concepută pentru versatilitate în spații înguste și aplicații mobile. Avantajul său principal constă în conexiunea directă dintre vârful de detectare și firele izolate flexibile, făcând termocuplurile Platină-rodiu incredibil de ușor de direcționat și instalat acolo unde senzorii rigidi tradiționali nu pot ajunge. Prin valorificarea efectului termoelectric al electrozilor metalici diferiți, termocuplurile din platină-rodiu oferă citiri rapide și fiabile într-o gamă largă (-200 de grade ~ 800 de grade ), răspunzând nevoilor de la monitorizarea dispozitivelor electronice la testele de laborator-la scară mică. Fie pentru verificări ale temperaturii în mai multe-puncte, fie pentru goluri greu-accesibile, acest senzor combină perfect confortul și performanța.
Tipuri de termocupluri versatile din platină-rodiu pentru nevoi specifice
Familia de termocupluri din platină-rodiu este clasificată în funcție de structura vârfului de detectare și de caracteristicile plumbului pentru a se potrivi cu diverse scenarii de aplicare. Mai jos este o defalcare detaliată:
|
Tip |
Caracteristici structurale |
Avantaje cheie |
Aplicații adecvate |
|
Termocuplu cu sârmă goală- |
Fără manșon de protecție, electrozi expuși |
Răspuns ultra-rapid (milisecunde) |
Mediu gaz/lichid curat, ne-coroziv; evitați mediile abrazive/corozive |
|
Termocuplu cu sârmă micro tub de protecție |
Tub din oțel inoxidabil/ceramic cu pereți subțiri-la vârf |
Echilibrează viteza de răspuns și rezistența ușoară la coroziune |
Lungimi personalizabile ale cablurilor (0,5 ~ 10 m) pentru distanțe variate de cablare |
|
Termocuplu de tip fir de plasture- |
Vârf de detectare a plasturii ultra-subțiri, cabluri flexibile |
Aderă strâns la suprafețe mici prin adeziv-pentru temperatură ridicată |
Plăci de circuite, matrițe mici și măsurarea temperaturii suprafeței micro-componentelor |
|
Termocuplu cu fire multiple- |
Miezuri multiple de termocuplu integrate într-un singur cablu |
Măsoară mai multe puncte simultan, reduce cablarea |
Scenarii de inspecție a temperaturii în mai multe-punct (de exemplu, matrice de echipamente, configurații de laborator) |
Materiale premium și precizie fiabilă a termocuplurilor din platină-rodiu
Fiecare termocuplu Platinum-rodiu este construit cu materiale-de înaltă calitate pentru a asigura durabilitate și precizie. Termoelectrozii săi includ tip K-eficienți din punct de vedere al costurilor (NiCr{-NiSi) și tip- (NiCr{-CuNi) pentru temperaturi medii{-scăzute, plus tipul{-precizie înaltă S{-(PtRh10{{14})temperatura-temperatura înaltă-temperatura-temperatura înaltă sarcini.
Materialele de izolare cu plumb moale sunt adaptate la temperatură: PVC/PE pentru mai puțin sau egal cu 200 de grade, PTFE pentru 200~500 de grade (rezistent la acizi/alcali) și împletitură din fibră de sticlă pentru 500~800 de grade (rezistent la temperatură înaltă-, ignifug{6}). Tuburile de microprotecție folosesc oțel inoxidabil 304 (medii uscate) sau ceramică corindon (condiții dure-de temperatură înaltă).
Conform standardelor naționale, termocuplurile Platinum-rodiu oferă precizie de clasa Ⅰ și Ⅱ:
|
Număr index |
Clasa de precizie |
Interval de temperatură (grade) |
Eroare permisă |
|
K-tip |
Clasa Ⅰ |
-40~1100 |
±1,5 grade sau ±0,4% t |
|
Clasa Ⅱ |
-40~1100 |
±2,5 grade sau ±0,75% t |
|
|
E{0}}tip |
Clasa Ⅰ |
-40~800 |
±1,5 grade sau ±0,4% t |
|
Clasa Ⅱ |
-40~800 |
±2,5 grade sau ±0,75% t |
|
|
S-tip |
Clasa Ⅰ |
0~800 |
±1,0 grade sau ±0,3% t |
|
Clasa Ⅱ |
0~800 |
±1,5 grade sau ±0,5% t |
Notă: t se referă la valoarea măsurată a temperaturii; Modelele cu vârf-deschis pot avea erori puțin mai mari din cauza lipsei de protecție. Ideale pentru electronice, echipamente mici, dispozitive portabile și spații înguste, termocuplurile Platinum-rodiu se remarcă ca o soluție flexibilă, ușor de utilizat-pentru nevoile moderne de măsurare a temperaturii.
